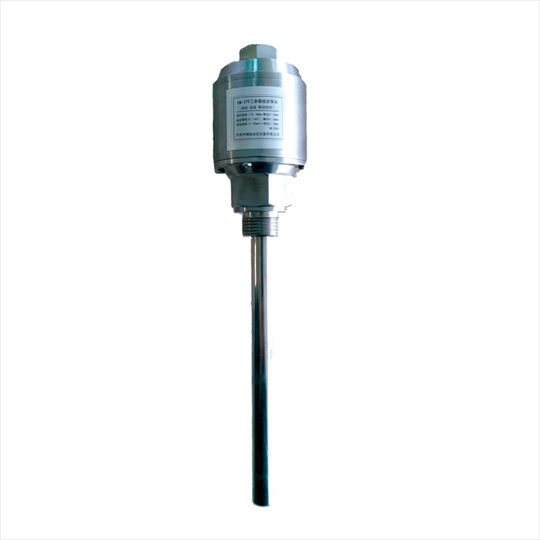

KH-7700三参数组合探头

KH-7700三参数组合探头，是本公司用于冷却塔风机安全监控系统中，一种非总线结构的通用型组合探头。它可与数显表或计算机数据采集测控系统(DCS、PLC等)连接使用。

这种应用于风机减速箱安全运行监测的组合变送器，在其内部分别集成了测量油温、油位、振动信号的传感、转换和变送电路，直接输出与这些安全参量对应的4～20mA标准电流信号，可以配接数显表或计算机数字采集监控系统。

◆温度测量特性：

润滑油温度测量范围：0～100 ℃

温度测量综合误差：<1%

◆润滑油油位测量特性：

测量范围：-10～+40㎜

（-10㎜处为减速箱正常油位下油限位置）

测量误差： <1% 。

◆振动测量特性：

测量范围：0～20 ㎜/s 或0～50m/s2内

频带范围：10～1000Hz，

最大误差：<5%。

◆信号输出特性：

有源电流型输出：DC/4～20mA ，要求无源电阻性负载。最大负载电阻：< 500欧姆

◆供电特性：

工作电压：DC/24V±4V，额定电流：DC/80mA,最大瞬时工作电流：120mA，内设电源极性反接保护。
