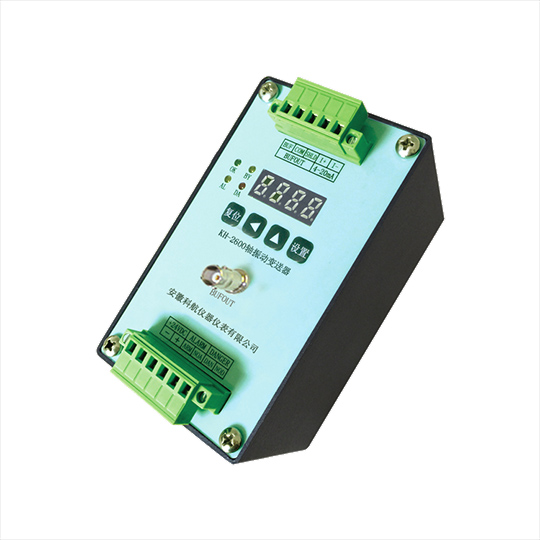

KH-2600轴振动变送器
综述
KH-2600轴振动变送器与电涡流探头配套使用，可广泛使用于电力、冶金、石化、钢铁和造纸行业等的大型旋转机械轴振动（转子相对轴承盖的振动）的测量和保护控制。主要监测旋转机械转子的径向振动，监测由于转子的不平衡、不对中、机件松动等引起的振动增大。该变送器带显示、4～20mA输出和两路继电器输出，并可现场设定量程和报警值等参数。变送器采用导轨或螺钉安装，现场安装方便。
技术说明
供电电源： +24VDC ±10%
输入 电涡流探头
测量范围： 0-800um内可设定
记录输出： 4~20mA（负载≤500Ω）；
精度 1%
报警继电器输出 2组常开继电器（报警、停车）
触点容量 250VAC/3A或30VDC/3A
工作环境
工作温度 -20 ~70℃
存储温度 -30 ~ 85℃
相对湿度 20 ~95% 无冷凝
功耗： 10W
重量： ＜1Kg
仪表外形尺寸：高*长*深 =120mm *90mm*75mm
（加接线端子后深度最小132mm
